| نام محصول: | کابل Rigid Frame Stranding ماشین سیم مفتول و سیم Al | طریقه استفاده: | سرکوب |
|---|---|---|---|
| قطر تک سیم (مس): | Φ1.5-Φ5.0 میلی متر | قطر سیم تک (Al): | Φ1.8-Φ5.0 میلی متر |
| حداکثر رشته OD: | Φ45 میلی متر | قطر کپستان: | Φ2000 |
| Max. حداکثر Haul-off linear speed حمل و نقل سرعت خطی: | 40 متر در دقیقه | حداکثر سرعت T / U: | 50 متر در دقیقه |
| قدرت موتور: | 90KW (موتور فرکانس متغیر AC) | کد HS: | 8479400000 |
| ضمانتنامه: | 12 ماه | ||
| برجسته کردن: | هادی Rigid Strander,CU Rigid Strander,CU Tubular Strander |
||
کابل Rigid Frame Stranding ماشین سیم مفتول و سیم Al
1. برنامه
دستگاه عمدتا برای رشته و فشرده سازی بخش مس یا آلومینیوم یا هادی گرد و همچنین هادی بخش قبل از مارپیچ و غیره استفاده می شود.
دستگاه برای اطمینان از دقت همزمان سازی توسط زیمنس سری S7-300 PLC کنترل می شود (انحراف گام در تولید منظم کمتر از 2٪ است).در واقع تولید ، کاربران با توجه به نیاز مشخصات کابل ، سرعت هر قفس و سرعت خط تولید و غیره را در صفحه لمسی تنظیم می کنند.در زمان بوت شدن ، محاسبه خودکار از طریق PLC می تواند کنترل کشش P / O هر قسمت انتقال را تعیین کند تا اطمینان حاصل شود که دقت گام و هماهنگی دستگاه و تنظیم سرعت مرحله به مرحله کمتر است.
2. مشخصات فنی اصلی:
| 1. قطر سیم تک | آل: Φ1.8-Φ5.0 میلی متر |
| مس: Φ1.5-Φ5.0 میلی متر | |
| 2. حداکثررشته OD | Φ45 میلی متر |
| 3. حداکثرسرعت چرخش (با بارگذاری کامل) | |
| 12B | 170 دور در دقیقه |
| 18B | 150 دور در دقیقه |
| 24B | 132 دور در دقیقه |
| 4. زمین رشته (می توان روی صفحه لمسی تنظیم کرد) | |
| 12B | 45 ～ 602 میلی متر (غیر صحنه ای) |
| 18B | 49 ～ 685 میلی متر (غیر صحنه ای) |
| 24B | 56 ～ 877 میلی متر (غیر صحنه ای) |
| 5. قدرت موتور هر قفس | |
| 12B | 90KW (موتور متناوب با اینورتر) |
| 18B | 90KW (موتور متناوب با اینورتر) |
| 24B | 90KW (موتور متناوب با اینورتر) |
| 6. شمارنده متر (مکانیکی و الکتریکی) | |
| طول دور شمارنده متر | πD = 500 میلی متر |
| خطای دقت شمارش کنتور | 0.3 ± |
| حداکثرطول شمارش | 9999.9 متر |
| 7.Φ2000 کپستان قوی حمل و نقل دوگانه (با دستگاه فشار دادن سیم پنوماتیک) | |
| قطر کپستان | Φ2000 |
| حداکثرحمل و نقل سرعت خطی | 40 متر در دقیقه |
| حداکثرنیروی حمل و نقل | 12t |
| قدرت موتور | 90KW (موتور متناوب با اینورتر) |
| 8. Φ3150 نوع ستون با پایه تراورس | |
| وزن بارگیری | 12t |
| حباب تمیز کردن | PN1600 ～ PN3150 میلی متر |
| حداکثرقطر تراورس | Φ60 میلی متر |
| حداکثرسرعت T / U | 50 متر در دقیقه |
| 9. ارتفاع خط | 1000 میلی متر |
3. قطعات اصلی
2.1 12 و 18،24 قفس رشته هر 1 مجموعه
2.2 دستگاه 3 تایی دستگاه پیش جمع و جمع و جور
2.3 دستگاه بارگیری کناری 3 مجموعه
شمارنده 2.4 متر (مکانیکی و الکتریکی) 1 مجموعه
2.5 Φ2000 کپستان دوتایی قوی 1 مجموعه
2.6 Φ3150 نوع ستون با پایه پیمایش 1 ست
2.7 سیستم کنترل برق 1 مجموعه
2.8 سیستم حفاظت ایمنی 1 مجموعه

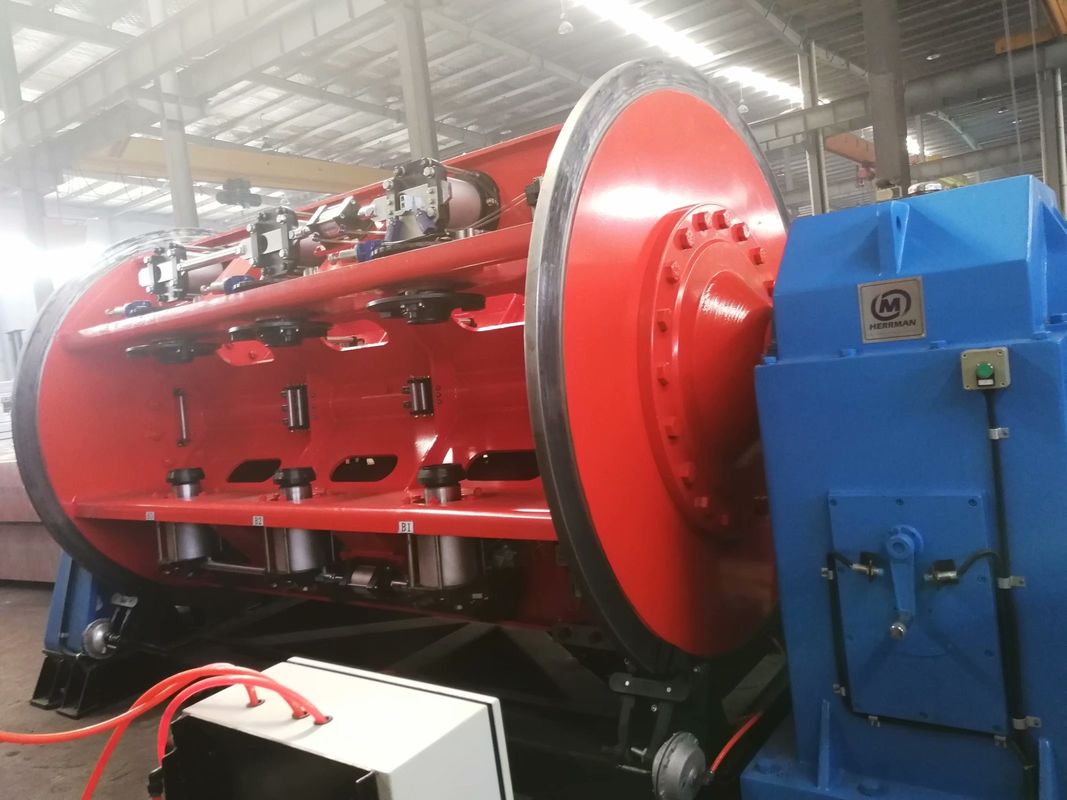

4. عکس های مرتبط
5. نقاشی
